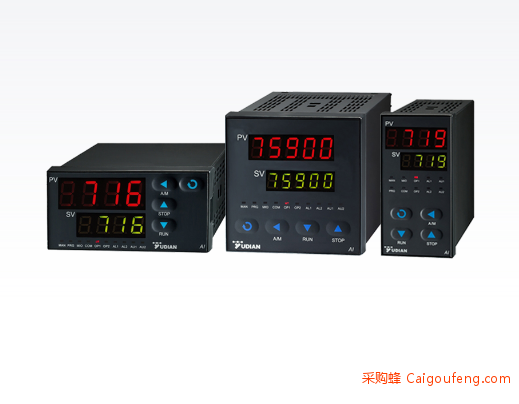

节能环保/***稳定/功能强大宇电AI-759人工智能PID调节器/控制表

主要特点

• 输入可自由选择热电偶、热电阻、电压、电流并可扩充输入及自定义非线性校正表格。

• 测量精度达0.1级，五位显示。

• 采用***AI人工智能PID调节算法，无超调，具备自整定（AT）功能。

• 采用***模块化结构，提供丰富的输出规格，能***满足各种应用场合的需要，交货迅速且维护方便。

• 重视节能与环保的设计理念，采用***元件实现低功耗与低温漂，有效节约客户能源。

• 每秒12.5次测量采样数率，***小控制周期达0.24秒，能适应快速变化对象的控制精度。

• 人性化设计的操作方法，易学易用。

• 允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。

• ***通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。

• 抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求

技术规格

• 输入规格（一台仪表即可兼容）：

  热电偶：K、S、R、E、J、T、B、N、WRe3-WRe25、WRe5-WRe26等

  热电阻：Cu50、Pt100

  线性电压：0~5V、1~5V、0~1V、0~100mV、0~20mV、-5~+5V、-1V~+1V、-20mV~+20mV等

  线性电流（需外接分流电阻）：0~10mA、0~20mA、4~20mA等

  扩充规格：在保留上述输入规格基础上，允许用户自定义一种额外输入规格

• 测量范围：

  K(-50~+1300℃)、S(-50~+1700℃)、R(-50~+1700℃)、T(-200~+350℃)、E(0~800℃)、J(0~1000℃)B（200~1800℃）、N(0~1300℃)、WRe3-WRe25（0~2300℃）、WRe5-WRe26（0~2300℃）Cu50(-50~+150℃) 、Pt100(-200~+800℃)、Pt100( -100.00~+300.00℃)

  线性输入：-9990~+30000由用户定义

• 测量精度：0.1级（注：热电偶应外接Cu50铜电阻进行补偿，内部补偿时会额外增加±1℃补偿误差）

• 测量温漂：≤35PPm/℃（注：热电偶外接Cu50铜电阻进行补偿时，内部补偿时会额外增加温漂误差）

• 采样周期：每秒采样12.5次；设置数字滤波参数FILt=0时，显示响应时间≤0.5秒

• 控制周期：0.24-300.0秒可调

• 调节方式：

  位式调节方式（回差可调）

  AI人工智能调节，包含模糊逻辑PID调节及参数自整定功能的***控制算法

• 输出规格（模块化）：

  继电器触点开关输出（常开+常闭）：250VAC/1A 或30VDC/1A

  可控硅无触点开关输出（常开或常闭）：100~240VAC/0.2A（持续），2A（20mS瞬时，重复周期大于5S）

  SSR电压输出：12VDC/30mA (用于驱动SSR固态继电器)

  可控硅触发输出：可触发5~500A的双向可控硅、2个单向可控硅反并联连接或可控硅功率模块

  线性电流输出：0~10mA或4~20mA 可定义 (安装X3模块时输出电压≥10.5V；X5模块输出电压≥7V)

• 报警功能：上限、下限、偏差上限、偏差下限等4种方式，***多可输出4路，有上电免除报警选择功能

• 电磁兼容：IEC61000-4-4（电快速瞬变脉冲群）±4KV/5KHz、IEC61000-4-5（浪涌）4KV及在10V/m高频电磁场干扰下仪表不出现死机及I/O口误动作，测量值波动不超过量程的±5%

• 隔离耐压：电源端、继电器触点及信号端相互之间 ≥2300V；相互隔离的弱电信号端之间 ≥600V

• 电 源：100~240VAC，-15%，+10% / 50~60Hz；120-240VDC；或24VDC/AC，-15%，+10%

• 电源消耗：≤0.5W（无任何输出或报警动作时）；功耗≤4W

• 使用环境：温度-10~60℃；湿度≤90%RH

• 面板尺寸：96×96mm、48×96mm

• 开口尺寸：92×92mm、45×92mm

• 插入深度：≤100mm
